Установка для алмазного буріння SX16 NQ 1250 м

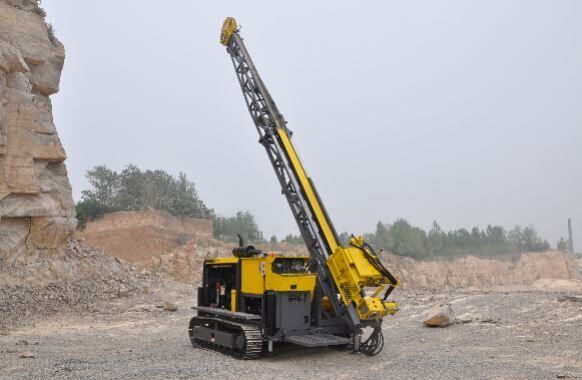

SX16 Установка для колонкового алмазного буріння з поверхні

Бурова установка SX16 Surface-спроектована для різноманітних бурових операцій із системою прямої-подачі з довгим ходом, двигуном T3 із низьким-викидом і потужною основною лебідкою. Вважається одним із найпродуктивніших-свердел для глибоких отворів у своєму класі, що забезпечує високий-стандарт надійності та продуктивності.

Доведена потужність забезпечується модернізованою силовою установкою та гідравлічною системою, а також підйомними пристроями та механічними конструкціями.

Скидка, гідравлічні вирівнювальні домкрати та складна щогла забезпечують швидке налаштування SX16. Додаткова гусенична гусенична гусенична гусениця з радіокеруванням дозволяє легко маневрувати сівалкою на майданчику та тримати оператора на безпечній відстані. Стандартні запобіжні кожухи та кнопки E-зупинки роблять установку-зручною та безпечною в експлуатації.

Особливості

· Самоскидна щогла -- створює стабільну робочу платформу та різко знижує робочу висоту.

· Нова телескопічна щогла — легке налаштування та здатність тянути стрижень на 6 метрів, маючи при цьому компактні розміри для транспортування.

· Гідравлічні вирівнювальні домкрати та циліндри підйому щогли — полегшують установку бурової установки.

· Патрон-Christensen із канадського походження та блок обертання – пропонує високі очікування щодо продуктивності та надійності.

· Гідравлічний тримач штока – забезпечує швидке затискання штока, підвищену надійність та зменшення потреби в обслуговуванні.

· Гусенична гусениця з радіокеруванням – підвищена мобільність і безпека.

Потужність буріння

Bдрот 1540м

Nдрот 1250м

Hдрот 780м

Pдрот 480м

* Глибина заснована на вертикальному отворі *

Головний підйомник

Ємність однієї лінії: голий барабан 80 кН

Швидкість лінії: Голий барабан 40 м/хв

Розмір кабелю: 35 м х 16 мм

WireLine

Ємність: 1800 м WL 6 мм

1000 м 7 мм WL

Тягове зусилля: голий барабан: 11,9 кН

Повний барабан: 3,0 кН

Швидкість лінії: голий барабан 114 м/хв

Повний барабан 453 м/хв

Щогла і система подачі

Ход подачі: 3,5 м

Швидкість подачі: швидка і повільна, змінний контроль

Тяга: 59,6 кН

Тягове зусилля: 138 кН

Кут свердління: від 45 до 90 градусів
Довжина тяги вудилища: 6,09 м

Блок живлення

Виробництво: Cummins

Модель: QSB6.7 Tier III

Об'єм: 6,7 л 6 цил.

Потужність: 153 кВт

Обороти: 1800

Тип двигуна: дизельний з турбонаддувом, водяне охолодження

Електрична система: 24 В (генератор 24 В, 95 А)

Гідравлічна система:

Первинний насос: 28 МПа – 280 л/хв

Вторинний насос: 20 МПа – 170 л/хв

Допоміжний насос: 21,5 МПа – 55 л/хв

Охолодження гідравлічного масла: повітряне

Швидкості свердлильної головки та шпинделя

Потужність: гідромотор, змінна

Швидкість/Реверс 4

Головна передача: безшумний ланцюговий привід, співвідношення 2:5

Шпиндель 117 мм (ID)

Швидкість шпинделя: 117-1300 об/хв

Крутний момент: Макс. 5113 Нм

Голова: поворот вбік (додатково для зміщення вбік)

Опція сканера

Спосіб керування Радіо дистанційне керування

Швидкість Максимальна швидкість 3 км/год

Тип гусеничної гусениці Надміцний, башмак гусениці 300 мм

Патрон в зборі

Тип: гідравлічний відкритий, пружинний закритий

Максимальний внутрішній діаметр: 117 мм

Місткість: 18 143 кг

Тримач вудилища

Тип: гідравлічний відкритий, газова пружина закрита

Максимальний внутрішній діаметр: 210 мм

Місткість: 15 000 кг

Свердлильні опори

Причіпна установка з колесами 4 x 770 мм

Опора: 4 гідравлічних домкрата

Діаметр колодки: 200 / 230 мм

Довжина ходу: 550 мм

вага

Тип колеса: 7000 кг (недоступно для DH)

Гусенична навісна 9000 кг

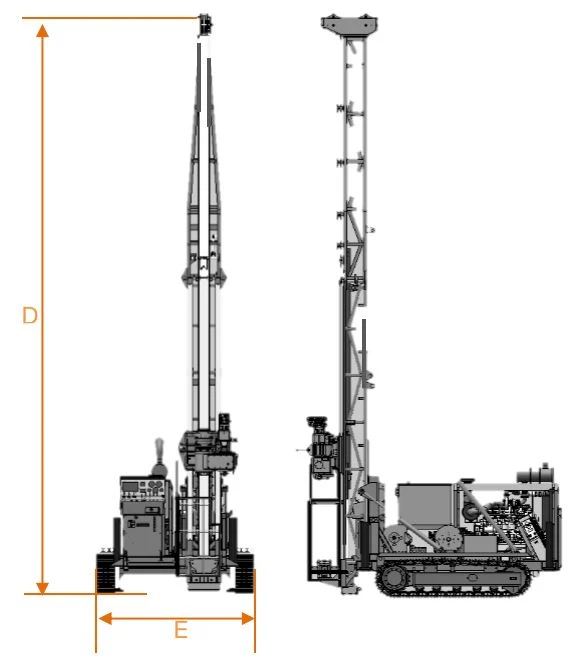

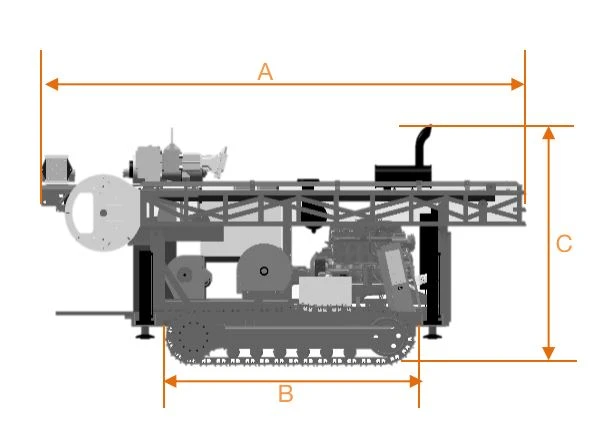

Розміри (транспорт / робоче місце)

A: 5150 мм

B : 2700 мм

C: 2340 мм

D: 9650 мм
