Дротові бурильні штанги
* Бурові штанги серії DCDMA: бурові штанги BCQ(BQ), NCQ(NQ), HCQ(HQ), PHD(PQ)
* Стандартна довжина бурильних штанг на дроті становить 1,5 м або 3.0 м, але за запитом можна виготовити іншу довжину.

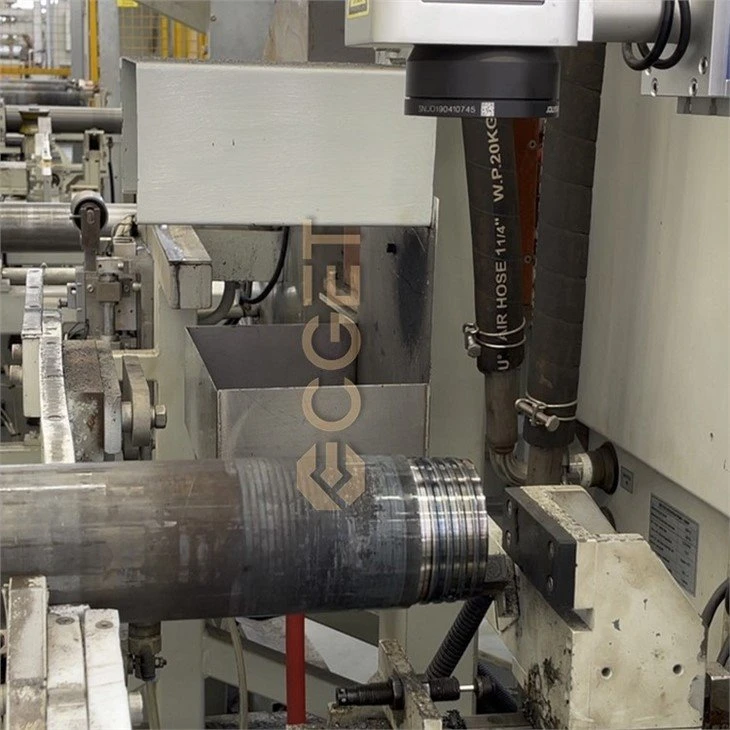

Бурильна штанга серії DCDMA від CGET виготовлена з високоякісного матеріалу для труб. Бурові штанги виробляються під суворим контролем якості та обробляються за високими технологіями. Усі наші бурильні штанги постачаються з термічно обробленими кінцями штанг, загартованими до HRC 30 - 35 по всій товщині стінки до 200 мм.
* Бурові штанги серії DCDMA: бурові штанги BCQ(BQ), NCQ(NQ), HCQ(HQ), PCQ(PQ)
* Стандартна довжина бурильних штанг на дроті становить 1,5 м або 3.0 м, але за запитом можна виготовити іншу довжину.
Доступні розміри бурильних штанг на кабелі
опис | Код | OD (мм) | ID (мм) | NW (кг) | GW (кг) | Крок різьби (мм) | Довжина різьби (мм) | Номінальна глибина | Макс. Номінальний крутний момент | Максимальна сила розтягування |
HCQ/HQ-10' | 20100101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 44.5 | 500 м (5000 футів) | 2000 Нм | 200 кН (45000 фунт-сила) |
HCQ/HQ-3M | 20100102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-5' | 20100103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 44.5 |
|
|
|
HCQ/HQ-1.5M | 20100104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 44.5 |
|
|
|
| ||||||||||
NCQ/NQ-10' | 20100201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 44.5 | 1500 м (5000 футів) | 1200 Нм (900 футів-фунтів) | 147 кН (33000 фунт-сила) |
NCQ/NQ-3M | 20100202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-5' | 20100203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 44.5 |
|
|
|
NCQ/NQ-1.5M | 20100204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 44.5 |
|
|
|
| ||||||||||
BCQ/BQ-10' | 20100301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 44.5 | 1500 м (5000 футів) | 800 Нм (590 футів-фунтів) | 115 кН (26000 фунт-сила) |
BCQ/BQ-3M | 20100302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-5' | 20100303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 44.5 |
|
|
|
BCQ/BQ-1.5M | 20100304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 44.5 |
|
|
|
| ||||||||||
HRCQ-10' | 20300101 | ￠88.9 | ￠77.8 | 34.76 | 35.56 | 8.47 | 42 | 2500 м (8200 футів) | 3500 Нм (2600 футів-фунтів) | 510 кН (115000 фунт-сила) |
HRCQ-3M | 20300102 | ￠88.9 | ￠77.8 | 34 | 34.8 | 8.47 | 42 |
|
|
|
HRCQ-5' | 20300103 | ￠88.9 | ￠77.8 | 17.38 | 18.17 | 8.47 | 42 |
|
|
|
HRCQ-1.5 млн | 20300104 | ￠88.9 | ￠77.8 | 17.1 | 17.9 | 8.47 | 42 |
|
|
|
| ||||||||||
NRCQ-10' | 20300201 | ￠69.9 | ￠60.3 | 23.9 | 24.3 | 8.47 | 42 | 3000 м (9800 футів) | 2400 Нм (1750 футів-фунтів) | 330 кН (75000 фунт-сила) |
NRCQ-3M | 20300202 | ￠69.9 | ￠60.3 | 23.5 | 23.9 | 8.47 | 42 |
|
|
|
NRCQ-5' | 20300203 | ￠69.9 | ￠60.3 | 11.95 | 12.35 | 8.47 | 42 |
|
|
|
NRCQ-1.5 млн | 20300204 | ￠69.9 | ￠60.3 | 11.76 | 12.16 | 8.47 | 42 |
|
|
|
| ||||||||||
BRCQ-10' | 20300301 | ￠55.6 | ￠46.2 | 18.4 | 19.1 | 8.47 | 42 | 3000 м (9800 футів) | 1500 Нм (1000 футів-фунтів) | 250 кН (56250 фунт-сила) |
BRCQ-3M | 20300302 | ￠55.6 | ￠46.2 | 18 | 18.8 | 8.47 | 42 |
|
|
|
BRCQ-5' | 20300303 | ￠55.6 | ￠46.2 | 9.2 | 9.55 | 8.47 | 42 |
|
|
|
BRCQ-1.5M | 20300304 | ￠55.6 | ￠46.2 | 9 | 9.4 | 8.47 | 42 |
|
|
|
| ||||||||||
PhD-10' | 20200101 | ￠114.3 | ￠101.6 | 51.8 | 53.04 | 10.2 | 63 | 1500 м (5000 футів) | 4000 Нм (3000 футів-фунтів) | 450 кН (100000 фунт-сила) |
PhD-3M | 20200102 | ￠114.3 | ￠101.6 | 51 | 52.2 | 10.2 | 63 |
|
|
|
PhD-5' | 20200103 | ￠114.3 | ￠101.6 | 25.9 | 26.52 | 10.2 | 63 |
|
|
|
PhD-1.5 млн | 20200104 | ￠114.3 | ￠101.6 | 25.5 | 26.1 | 10.2 | 63 |
|
| |
Наші різьбові бурильні штанги RCQ мають однакову продуктивність зі штангами RQ (стрижні NRQ/HRQ) від BLY.
Примітка:Q і RQ є торговою маркою від Boart Longyear, тут ми цитуємо, щоб допомогти клієнтам вибрати лише вудилища.
Особливості та переваги
* Матеріал: 4130
* Труби
• Трубки з високоякісної легованої сталі
• Послідовна концентричність, прямолінійність і термообробка
• Усі трубки доступні в розмірах DCDMA

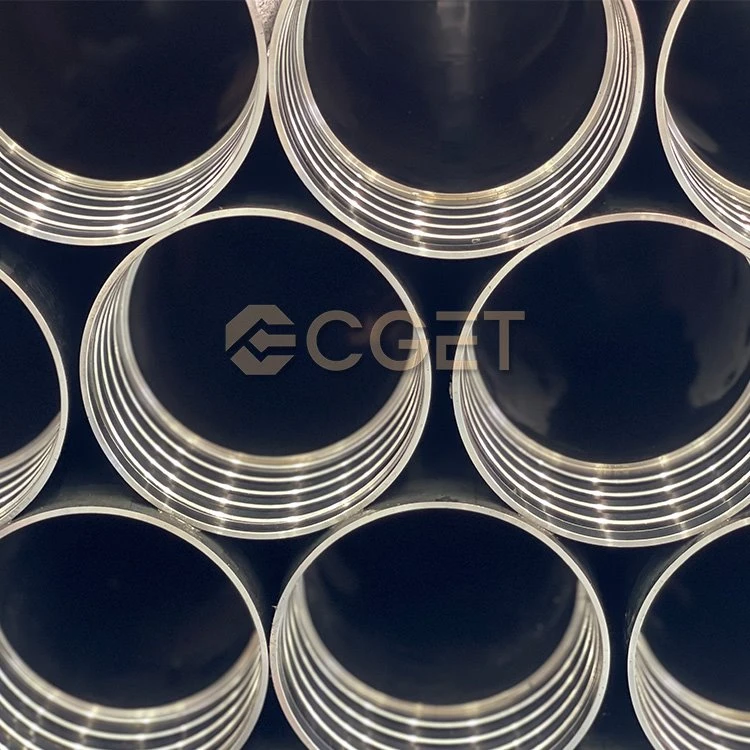

* Нитка
• Конічна різьба (3 нитки на дюйм) забезпечує легке закріплення та розрив
• Ефективність навантаження 30 відсотків забезпечує достатню міцність для середніх застосувань
* Термічна обробка через стінку
• Забезпечує міцність матеріалу на 140 відсотків
• Термічно оброблена муфтова різьба значно збільшує термін служби різьби

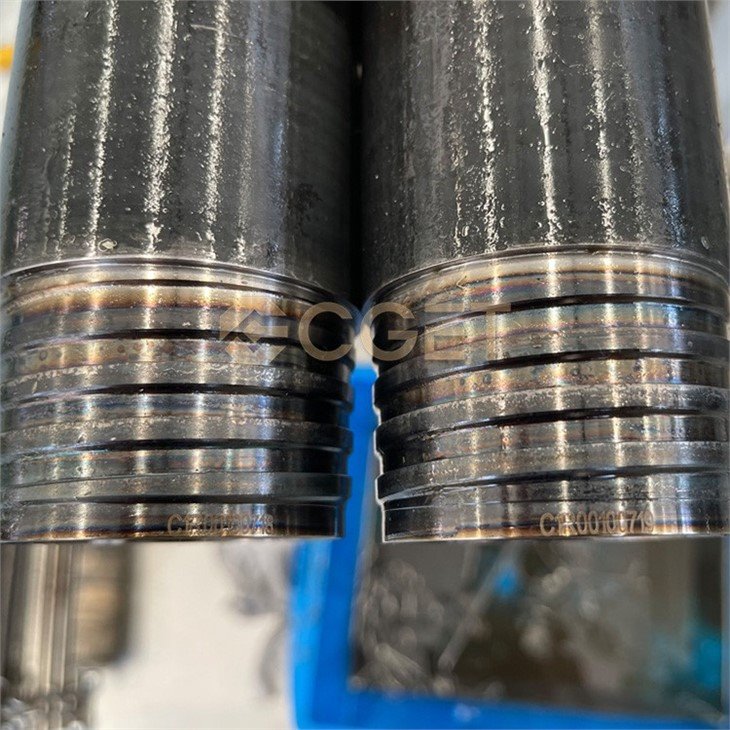

* Зміцнення корпусу
• Значні дослідження, розробки та польові випробування призвели до неперевершеного процесу зміцнення.
• Гребінь штифтової різьби загартований до номінальної міцності 55 HRC, щоб уникнути пошкодження адгезії
• Усуває перенесення матеріалу, що зношується, вперед і назад, що відбувається між нитками однакової твердості, що призводить до великого задирання та заїдання швів

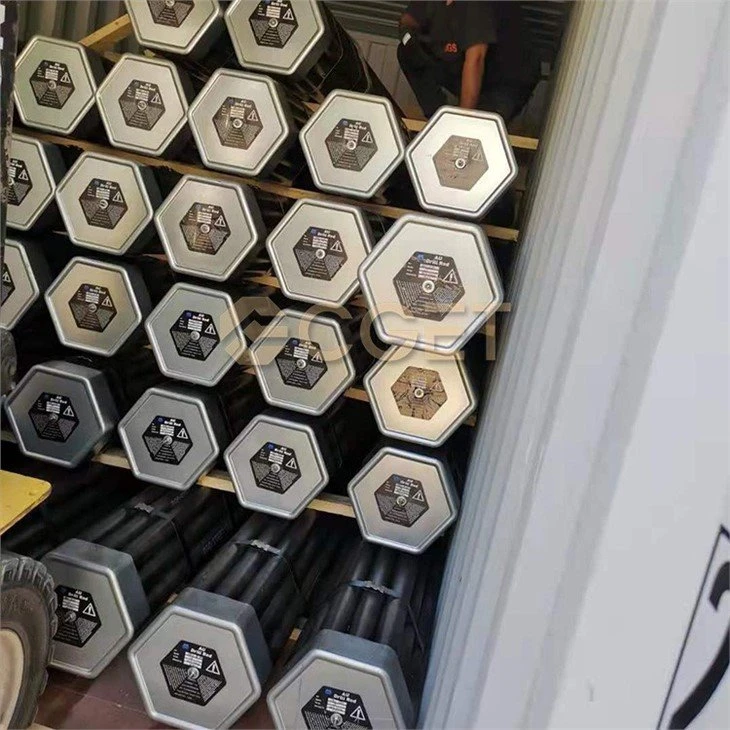

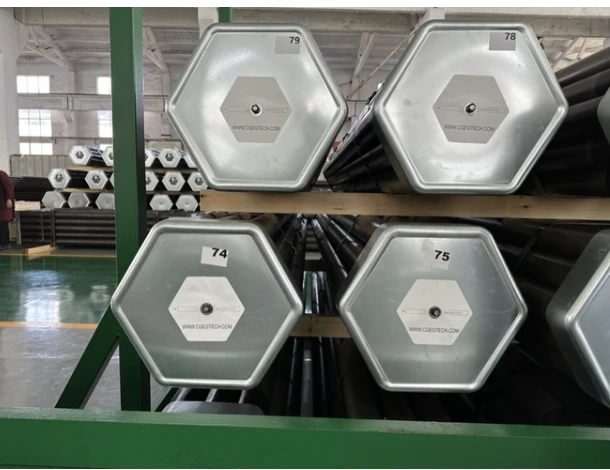

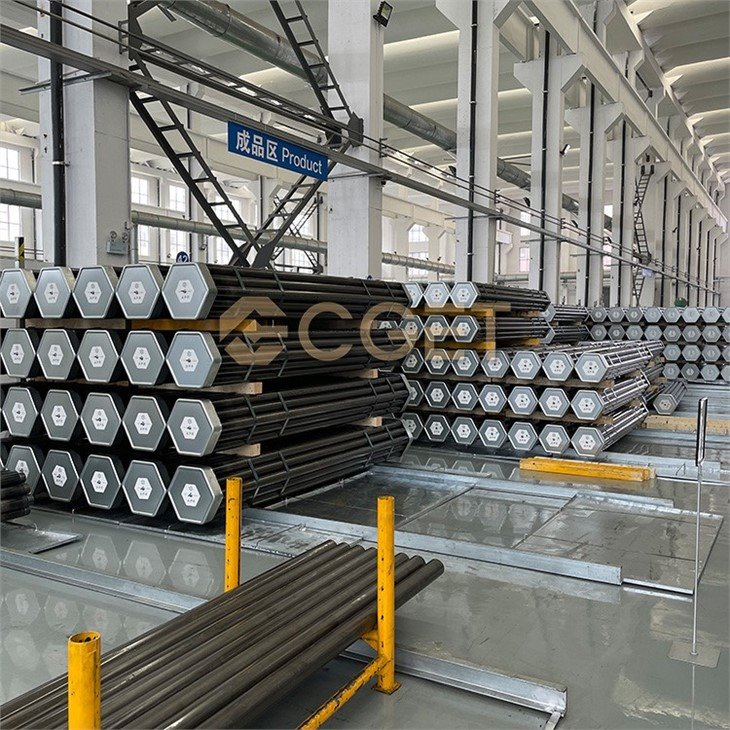

Деталі упаковки
Технічні характеристики комплекту бурильних штанг BQ (BCQ).
| Розміри (Д x Ш x В) | Обсяг | Вага брутто | КІЛЬКІСТЬ |
3150 x 292 x 254 мм | 0.23m3 | 283 кг | 19шт/пакет |
Навантаження контейнера 20 футів із прутів 3,0 м/10 футів вміщує 53 зв’язки (1007 прутів)
Навантаження контейнера 40 футів із стрижнями 3,0 м/10 футів вміщує 68 зв’язок (1292 стрижні)
NCQ/NRCQ (NQ/NRQ) Специфікації комплекту бурильних штанг на кабелі
| Розміри (Д x Ш x В) | Обсяг | Вага брутто | КІЛЬКІСТЬ |
3100х360х320 мм | 0.36m3 | 455 кг | 19шт/пакет |
Навантаження контейнера 20 футів із прутів 3,0 м/10 футів вміщує 30 пачок (570 прутів)
Навантаження контейнера 40 футів із прутів 3,0 м/10 футів вміщує 45 пачок (855 прутів)
HCQ/HRCQ (HQ/HRQ) Технічні характеристики комплекту дротових бурових штанг
| Розміри (Д x Ш x В) | Обсяг | Вага брутто | КІЛЬКІСТЬ |
3100х460х420 мм | 0.58m3 | 659 кг | 19шт/пакет |
Навантаження контейнера 20 футів із прутів 3,0 м/10 футів вміщує 20 пачок (380 прутів)
Навантаження контейнера 40 футів із прутів 3,0 м/10 футів вміщує 30 пачок (570 прутів)
Технічні характеристики комплекту бурових штанг PHD/PQ
| Розміри (Д x Ш x В) | Обсяг | Вага брутто | КІЛЬКІСТЬ |
3100х360х320 мм | 0.36m3 | 372 кг | 19шт/пакет |
Навантаження контейнера 20 футів із прутів 3,0 м/10 футів вміщує 30 пачок (210 прутів)
Навантаження контейнера 40 футів із прутів 3,0 м/10 футів вміщує 45 пачок (315 прутів)
