Поверхнево-розвідувальна бурова установка CDC-6 Економічний розмір N: 1600 м

Установка для поверхневого колонкового буріння CDC-6 Plus

Установка для поверхневого колонкового буріння CDC-6 - це дуже класична бурова установка для алмазного колонкового буріння. Компактний дизайн, досконала технологія, для розміру NQ, потужність буріння становить 1600 м, на гусеничному ходу, навіть якщо робоча зона віддалена, нашому CDC-6 завжди можна довіряти.

Особливості

· Dump mast -- creates a stable working platform and lowers the working height dramatically.

· New Telescope mast -- Easy setup and capable of 6m rod pulls while being compact size for transportation.

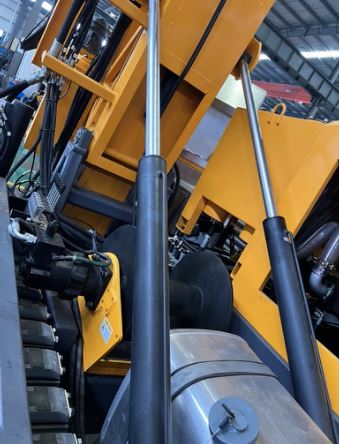

· Hydraulic leveling jacks and mast raising cylinders -- make the rig easy to set up.

· Self-designed chuck and rotation unit with rich experience --offers high expectation for performance and reliability.

· Hydraulic rod holder – provides fast action of rod clamping,improved reliability and reduced service need.

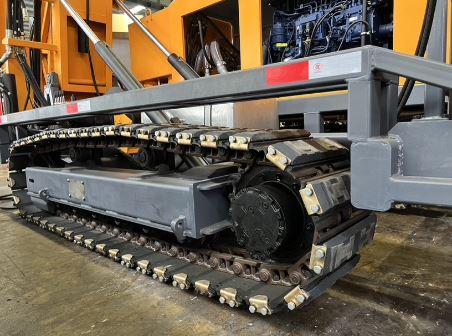

· Radio control crawler track is an option – Enhanced mobility and safety.

Потужність свердління

BРозмір 2050 м

NРозмір 1650 м

HРозмір 1350 м

PРозмір 950 м

Глибина залежить від вертикального отвору

Головний підйомник

Потужність однієї лінії: голий барабан 120 кН

Швидкість лінії: голий барабан 0-65 м/хв

Розмір кабелю: 40 м х 20-22 мм

дротяна лінія

Місткість: 2200 м 6 мм WL

1000 м 8 мм WL

Тяга лінії: голий барабан: 15 кН

Швидкість лінії: голий барабан 114 м/хв

повний барабан 300 м/хв

Щогла та система подачі

Висота щогли: 9,5 м

Ход подачі: 3700 мм

Швидкість подачі: швидка і повільна, змінне регулювання

Тяга: 9 тонн

Тяга: 25 тонн

Кут свердління: від 45 до 90 градусів
Довжина тяги: 3м або 6м

Блок живлення

Виробництво: Weichai China

Модель: WP6G240E330 (EU Stage IIIA)

Обсяг: 6,7 л 6 цил.

Потужність: 176 кВт

Обороти: 2200

Тип двигуна: дизельний з турбонаддувом, водяне охолодження

Електрична система: DC 24 В (генератор 24 В, 95 А)

Гідравлічна система

Primary pump: 31 MPa – 280 l/min

Secondary pump: 30 MPa – 130 l/min

Auxiliary pump: 30 MPa – 130 l/min

Охолодження гідравлічного масла: повітряне

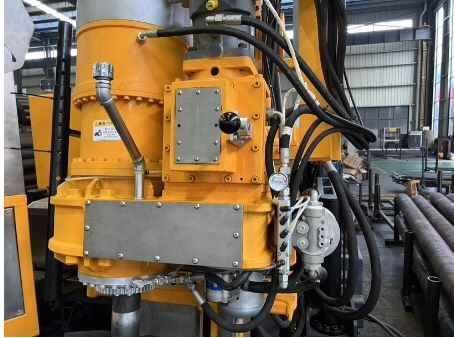

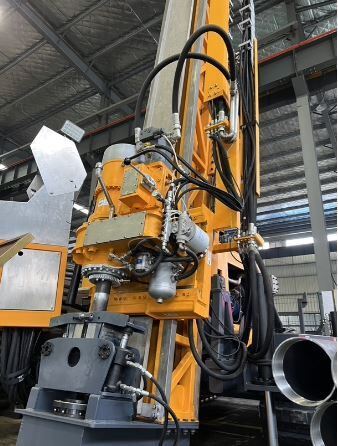

Свердлильна головка і швидкість шпинделя

Потужність: двошвидкісний гідравлічний двигун

Швидкість/Реверс 3

Безступінчаста зміна: 0-1250 об/хв

Діаметр тримача 121 мм

Крутний момент: Максимальний 6200 Нм

Максимальна вантажопідйомність 235 кН

Максимальна потужність живлення 80 кН

Головка відкривачка 600 мм

Ножний затискач

Діапазон утримання: 55,5-118 мм

Through hole: Ф165 mm

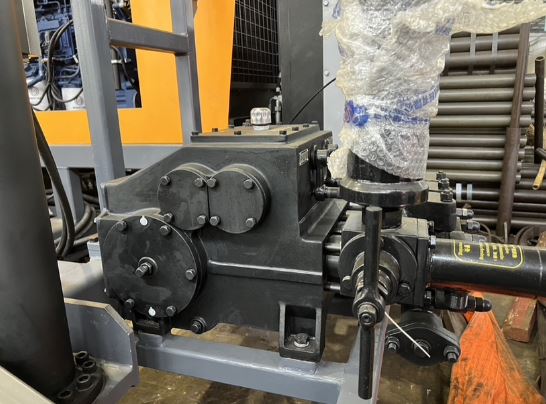

Грязьовий насос

Вихідний об’єм: 250 л/хв

Тиск нагнітання: 8.0 Мпа

Вага

Тип коліс: 8500 кг

На гусеничному ходу: 10500 кг

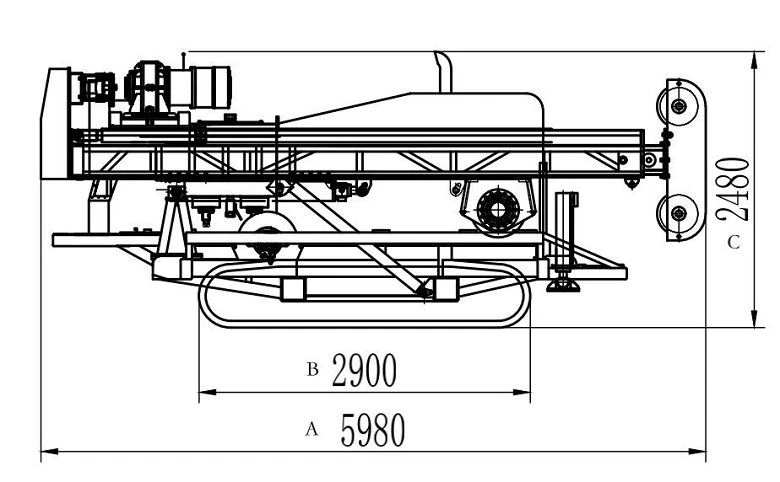

Розміри (Транспорт / Робоче місце)

A: 5980 мм

B: 2900 мм

C: 2480 мм

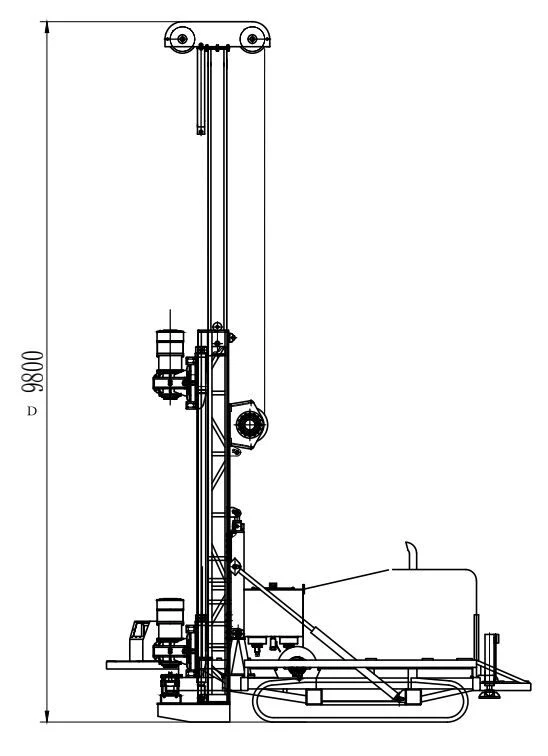

Г: 9800 мм

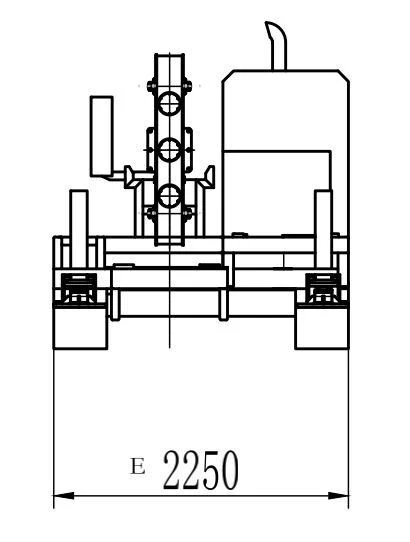

E: 2250 мм

Усі ваги та розміри є приблизними та можуть бути змінені
